為什么電源模塊熱管理對您的PCB至關重要

為什么電源模塊熱管理對您的PCB至關重要

在高功率電子領域，功率模塊的熱管理決定著系統是平穩運行還是徹底崩潰。電路板過熱會導致利潤縮水、保修費用飆升，并損害公司聲譽。采購團隊會因此損失大量退貨，工程師們會因此熬夜重新設計產品，而客戶呢？他們只會感到失望。選擇合適的基板、界面材料和散熱策略并非無關緊要的技術細節，而是關乎公司利潤的保障。

把你的PCB想象成八月的城市。沒有空氣流通，沒有遮蔭，一切都會變得異常緩慢。智能散熱設計就像是電子的城市規劃——將熱量引導到可以散熱的地方，而不是讓熱量堆積在網絡空間。如果設計得當，你的產品就能運行穩定、散熱良好，并且經久耐用。

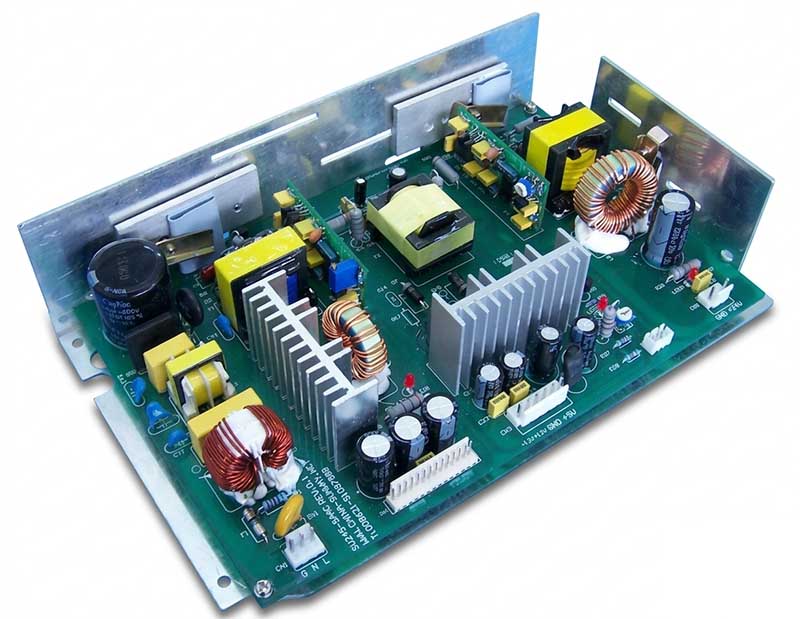

電源模塊熱管理在PCB設計中的重要性

電源模塊的熱管理不僅僅是保持低溫，它還能確保電路板的正常運行。當電源、模塊設計和熱管理脫節時，熱量會迅速積聚。智能PCB布局將熱控制視為核心工程設計，而不是事后考慮的因素。

當功率密度增加時，熱應力會在電路板內部引發連鎖反應，在硅層面，結溫升高會加速金屬遷移，導致元件失效。在互連層面，反復加熱循環會導致焊點開裂和性能下降。在系統層面，長期接觸會導致壽命縮短。有效的功率模塊熱管理可控制芯片到環境的熱流，減少熱沖擊，并保持功率模塊在負載下的穩定性。

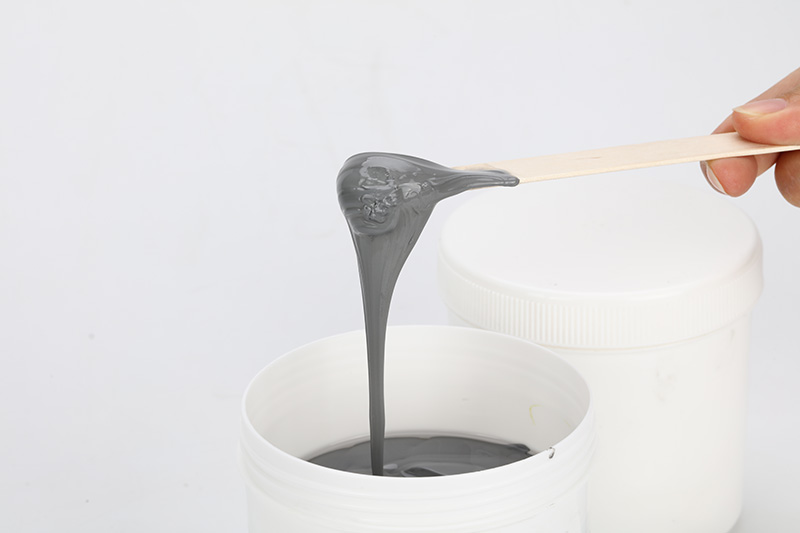

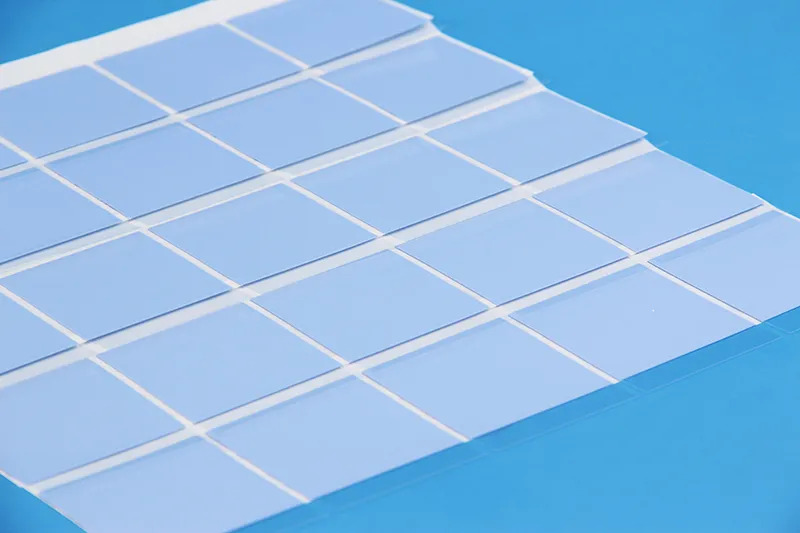

導熱硅脂可以填充微小的空隙，相變材料在目標溫度下軟化 改善表面潤濕性。因此，利用導熱硅脂和相變材料延長元件使用壽命。在功率模塊熱管理中，微小的接口調整可以降低結溫，從而保護功率模塊免受過早疲勞的影響。

影響功率模塊熱效率的 4 個關鍵因素

功率器件運行溫度很高，如果散熱不當，性能會迅速下降。強大的電源模塊散熱管理功能可確保系統穩定、高效且持久耐用。

從材料到流體，每一層都會影響電源模塊處理熱流和電應力的能力。

首先是熱界面材料，其中，膏類導熱材料具有可控粘度，但對泵出敏感，間隙填充墊能夠平衡硬度，具有寬廣的工作溫度，相變材料具有穩定的介電強度，穩定性高，在實際的功率模塊散熱中，接口選擇不當會導致結溫迅速升高。

其次是散熱器的選擇，散熱片決定了功率模塊的熱阻。 在選擇上要考慮熱導率與密度，成本效益和可加工性。銅導熱快，鋁輕便，而先進陶瓷在高溫電力電子器件散熱方面更勝一籌。

另外，基底材料也同樣重要。氧化鋁擁有中等導熱性，穩定的介電常數，氮化鋁具有高導電性，氮化硅具有高機械強度。成本和加工溫度決定了生產良率。選擇合適的基板可以減少應力開裂，并使熱管理系統長期保持穩定。

最后，冷卻液和介電液的選擇能夠將電源模塊熱管理提升到一個新的水平。乙二醇-水具有中等粘度特點，介電液體具有高介電強度，合成冷卻液高沸點，擁有低腐蝕性能。對于高密度功率模塊冷卻系統，浸沒式冷卻液可顯著降低熱阻。

如何為您的功率模塊選擇合適的散熱管理系統

選擇合適的功率模塊散熱管理方案不僅僅是為了降低溫度，更重要的是保持性能穩定、控制成本并確保多年可靠性。當功率模塊內部熱量積聚時，效率會迅速下降。智能散熱管理系統能夠確保功率電子器件運行平穩、穩定，并隨時應對高負載。

在設計功率模塊熱管理時，首先要考慮功率密度。高密度意味著更緊湊的布局和更快的熱量積累。為了有效冷卻功率模塊，降低熱阻始終是最佳選擇，但這必須符合預算和加工限制。

其次是成本平衡。導電環氧樹脂能夠降低制造成本，銀燒結膏具有優異的熱界面材料性能以及更佳的長期表現。對于初創企業和中等批量生產而言，導電環氧樹脂似乎很實用。但對于需要輸出大電流的電動汽車或工業驅動系統來說，銀燒結則更為合適。

環境因素也同樣重要，您的電源模塊冷卻方案取決于外部環境，需要考慮工作溫度范圍、惡劣的環境條件以及監管和環境影響。制冷劑散熱能力強，但可能引發合規性問題。合成制冷劑穩定性好，更易于管理，但有時在極端負荷下效率較低。

在緊湊型逆變器設計中，如果空間有限，優先選擇高傳熱系數的流體。如果安全是首要考慮因素，低可燃性合成冷卻劑更安全。

關于功率模塊熱管理的常見問題解答

過熱會如何影響電源模塊的可靠性？

過熱會導致電源模塊悄無聲息地失效：

· 無鉛焊膏和高溫焊點中的焊料疲勞

· 當銀燒結膏或導電環氧樹脂降解時，芯片連接處會出現裂紋。

· 陶瓷基板（例如氧化鋁或氮化硅）失去機械穩定性

· 封裝層——環氧樹脂或硅酮封裝材料——固化和開裂

隨著結溫升高，熱阻也隨之增大。這種惡性循環會縮短使用壽命，并將輕微的熱失衡演變為現場故障。

哪些材料能改善高電流負載下的散熱性能？

高電流需要采用堆疊式方法：

· 散熱層——銅、鋁合金或均熱板，用于擴散熱點。

· 具有導電性的電氣絕緣——氮化鋁基板、直接鍵合銅或絕緣金屬基板。

· 界面控制——使用導熱硅脂、導熱膏、相變材料或間隙填充物來消除氣隙。

每層都逐步降低熱阻，防止開關損耗演變成熱失控。

哪些導熱界面材料最適合大規模生產？

生產線既重視可重復性，也重視導電性。

· 導熱墊和縫隙填充物：清潔操作，厚度可控

· 相變材料：放置過程中穩定，加熱后可流動

· 熱熔膠：兼具粘合和傳熱功能

· 導熱硅脂或導熱膏：高性能，需要更嚴格的工藝控制。

在大批量組裝中，一致性比實驗室峰值數值更重要。

哪些冷卻方式適用于高密度電力系統？

當功率密度提高時，散熱就變得至關重要：

· 被動式：適用于中等負載的石墨復合材料或鋁合金散熱器

· 強制送風：利用蒸汽室和氣流來消除溫度梯度

· 液冷回路：用于緊湊型機架的乙二醇-水混合物或合成冷卻液

· 浸沒：介電液體或礦物油，適用于極高密度環境

封裝材料——灌封膠或導熱聚合物——會將熱量導向這些系統，而不是散發出去。在高密度組件中，冷卻不再是可有可無的，而是決定其能否存活的關鍵。
