儲能系統熱解決方案設計的關鍵趨勢

儲能系統熱解決方案設計的關鍵趨勢

儲能系統熱解決方案中，發熱都是一個隱形的致命缺陷。電池負荷越大，封裝越緊密，發熱速度就越快。一旦冷卻滯后，性能就會下降，保修期就會大幅增加。

彭博新能源財經報告稱，2023年全球儲能裝機容量將達到45吉瓦/90吉瓦時，幾乎是上年的三倍。規模飛速增長的同時，熱風險也隨之增加。

78%的電池故障源于過熱

電池組很少會無緣無故失效。熱量會逐漸積聚，最終降低電池的可靠性。在任何儲能系統的散熱解決方案中，微小的材料缺陷都可能引發連鎖反應。從粘合劑到基材，儲能系統的熱管理決定著哪些部件能夠持久耐用，哪些部件會迅速報廢。

在儲能系統的熱解決方案中，導熱膠靜靜地位于電池、冷板和散熱器之間。但當導熱系數過低時，問題就出現了。當粘合層性能不佳時，整個電池散熱解決方案都會受到影響。可靠的儲能系統散熱解決方案取決于低電阻粘合、穩定的固化以及長期的界面可靠性。

劣質隔熱材料不會就這么靜靜地待在那里，它們會悄無聲息地阻礙空氣流通并滯留能量。例如低密度泡沫會增加熱阻，細玻璃纖維在循環應力作用下會失去介電強度，短時間的過熱？那還能控制。持續的熱量積聚？那會慢慢導致故障。高效的儲能系統熱解決方案需要在電氣絕緣和熱傳導之間取得平衡。良好的絕緣性能既能防止短路，又能實現智能熱管理。而廉價材料在這兩方面都表現不佳。

在重要的儲能系統散熱解決方案中，基板的選擇會影響整個設計。性能不佳的基板會迫使冷卻系統超負荷運轉。隨著時間的推移，這種負荷會導致效率下降、組件疲勞和意外停機。可靠的電池散熱解決方案不會在基板層面偷工減料。因為一旦熱量滯留在基板底部，其上方的所有部件都會受到影響。

儲能系統熱解決方案最佳實踐

可靠的儲能系統散熱解決方案能夠確保電池保持低溫、安全且持久耐用。從界面材料到冷卻劑和密封細節，每一層都影響著系統的壽命。

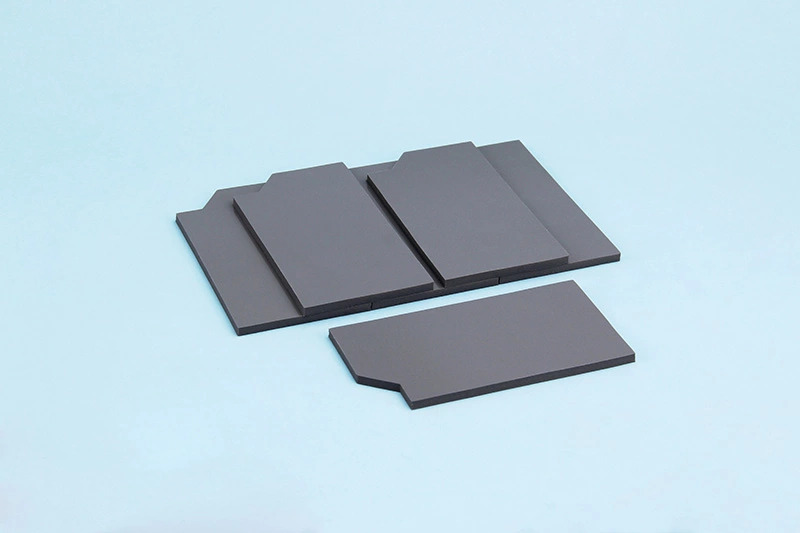

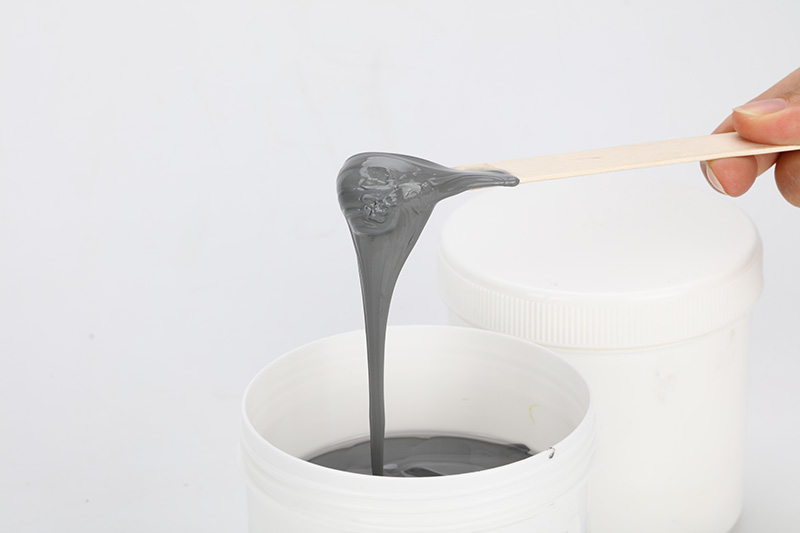

智能儲能系統熱解決方案始于界面層面，其中熱界面材料直接影響熱阻和系統穩定性。對于導熱墊片類界面材料，能夠處理不均勻的縫隙，提供電氣絕緣，在較寬的工作溫度范圍內保持穩定。對于硅脂類界面材料，具有低接觸電阻、靈活應用方法特點，但是在振動下會有泵出的風險。

其次是散熱材料的對比，在任何儲能系統熱解決方案中，散熱片決定了主動冷卻啟動之前熱量橫向移動的速度，其中，銅合金具有更高的導熱系數，密度更高，但材料成本較高。鋁合金具有低密度、性價比高等特點。對于緊湊型電池組，采用混合極板（鋁基底搭配銅嵌件）可以兼顧耐腐蝕性和導熱性能。這種分層式設計既能保證儲能散熱方案的高效性，又不會超出預算。

另外，采用硅膠墊片和橡膠密封件相結合的策略也是一個不錯的選擇。嚴密的外殼保護整個儲能系統熱解決方案免受泄漏和潮濕的影響。在密封材料的選擇上，硅膠具有寬廣的耐溫性，氟橡膠具有很強的耐化學腐蝕性。硅膠非常適合用于戶外電池柜。氟橡膠則能耐受液冷回路中的油污。如果密封件選錯了，冷卻液泄漏會很快發生。

簡而言之，穩定的儲能系統熱解決方案取決于細節的正確處理——而這正是盛元新材料科技有限公司保持優勢的地方。

儲能系統冷卻架構：液冷與風冷

儲能項目正在快速擴張，而熱量則是幕后默默無聞的“罪魁禍首”。在任何大型項目中，選擇合適的儲能系統熱解決方案都至關重要，它直接關系到系統的性能、安全性和電池壽命。

其中，液冷專為高密度機架而設計，在這種機架中，每個單元都至關重要。在要求嚴苛的儲能系統散熱解決方案中，液體承擔著主要的散熱任務。這類液體通常是乙二醇-水混合物或介電液體，流體流經直接安裝在電池模塊下方的冷板和冷卻板，熱量向外傳遞到散熱器或中央冷卻器。

實際上，這種電池熱管理系統即使在充電速率飆升的情況下也能將溫度漂移控制在較低水平。這種穩定性可以延長電池循環壽命并降低起火風險。對于追求長期投資回報率的運營商而言，液冷式儲能冷卻解決方案通常足以抵消較高的前期成本。

另外，空氣冷卻系統結構簡單，而有時候簡單就是最好的。這種儲能系統散熱方案依靠的是可控氣流，而不是流體回路。熱量通過傳導散失到電池，然后隨空氣流動排出電池倉。這是基本的對流，但布局至關重要。不良的氣流路徑會導致溫度不均勻，而溫度不均勻會縮短電池壽命。

對于中小型系統而言，空氣儲能式熱解決方案仍然切實可行，通過優化風管布局和散熱器幾何形狀，減少冷卻死角，在不增加機械復雜性的前提下，保持儲能系統冷卻方式的高效性。

簡而言之，液冷適用于高強度散熱，風冷適用于簡單散熱。合適的儲能系統散熱方案取決于功率密度、預算以及電池預計的日常工作強度。

趨勢：相變材料在儲能系統冷卻中的應用

隨著電池容量不斷提升，散熱問題變得日益重要。如今，智能儲能系統散熱解決方案不再局限于風扇和散熱墊，而是將材料科學與系統設計相結合，以保障性能、延長使用壽命，并確保每個儲能系統都能穩定、高效地運行。

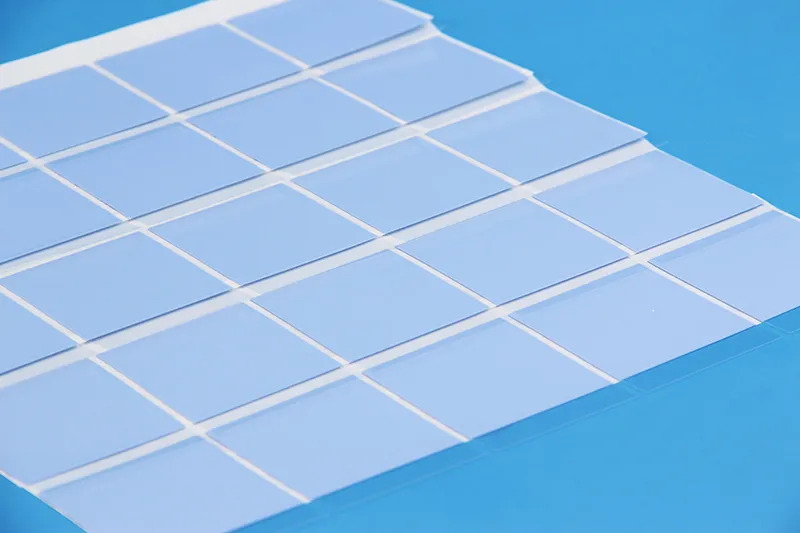

在現代儲能系統的熱解決方案中，材料的選擇至關重要。傳統的散熱墊主要關注導熱性，而相變材料則從根本上重新定義了散熱方式。相變材料會在設定的溫度下熔化，熱量被吸收，而不會引起溫度急劇上升。

單一材料很少能解決所有問題。聰明的工程師會將不同的材料結合使用。在先進儲能系統熱解決方案設計中，相變材料通常與用于快速平面擴散的蒸汽腔和熱管相結合使用。PCM在充放電峰值期間吸收峰值熱量，蒸汽室橫向重新分配能量，熱管將多余的熱量輸送到遠處的散熱器。

通過這樣的一個組合方式，能夠帶來更好的冷卻效率，更平穩的模塊級散熱管理，以及更清潔的系統集成在狹小的機柜內。

關于儲能系統熱解決方案的常見問題

高性能儲能系統熱解決方案的定義是什么？

可靠的儲能系統熱能解決方案由三個緊密相連的層面構成：

熱傳遞路徑

· 導熱硅脂、導熱墊或液態金屬可以減少微小的氣隙。

· 石墨片或相變材料可穩定峰值溫度波動。

熱擴散核心

· 鋁合金兼顧了重量和成本。

· 銅合金、均熱板或熱管在高 C 倍率放電下響應速度更快。

· 熱解石墨和石墨復合材料可以消除高密度模塊中的熱點。

結構基礎

· 氮化鋁或碳化硅基板的導熱性能遠優于 FR4 層壓板。

· 金屬芯PCB增強了緊湊封裝中的橫向擴展能力。

當一層性能不佳時，整個背包都會受到影響——溫度迅速升高，老化加速，利潤空間縮小。

不良的接口和封裝選擇如何引發過熱風險？

微小的材料誤差會導致巨大的熱張力。

· 導熱膠固化不完全會增加界面電阻。

· 低等級的縫隙填充物會干燥，形成熱空隙。

· 強度不足的環氧樹脂或硅膠封裝材料會阻礙散熱，而不是將熱量散發出去。

· 不含導熱添加劑的厚灌封膠會減緩熱量散失。

失效的保形涂層會導致水分滲入，從而產生局部熱點。在高負荷循環下，這些熱量會集中，導致容量下降、安全閾值降低，熱失控風險上升。

哪些冷卻液和密封材料能夠確保儲能系統的長期穩定性？

冷卻和密封共同構成一道防線。

按系統類型劃分的冷卻選項：

· 浸沒式系統：介電液體或礦物油直接從電池中帶走熱量。

· 冷板系統：乙二醇水混合物提供經濟高效的循環控制。

· 惡劣環境：合成酯或制冷劑能夠應對更大的溫度波動。

密封完整性同樣重要：

· 硅膠墊片和氟硅膠密封件能抵抗化學侵蝕。

· EPDM O 型圈適用于水-乙二醇回路。

· Viton密封件和丁基橡膠可防止流體降解。

即使冷卻液性質穩定，但如果密封失效，仍然會引發故障。

先進的絕緣和擴散材料能否重塑大型儲能系統的安全裕度？

是的——如果搭配得當的話。

熱擴散層

· 蒸汽腔+熱管對尖峰信號反應迅速。

· 石墨復合材料能將熱量均勻地分布在棱柱形單元中。

熱障層

· 氣凝膠毯和陶瓷纖維可減緩跨模塊傳播。

· 云母片和玻璃纖維絕緣材料可增強電氣隔離效果。

· 聚合物泡沫可以減少振動，同時限制導電橋的形成。

其結果是可控的溫度梯度、更慢的電池間電流傳播速度，以及在極端充放電事件中更寬的安全緩沖范圍。在高密度系統中，這部分裕量至關重要。
